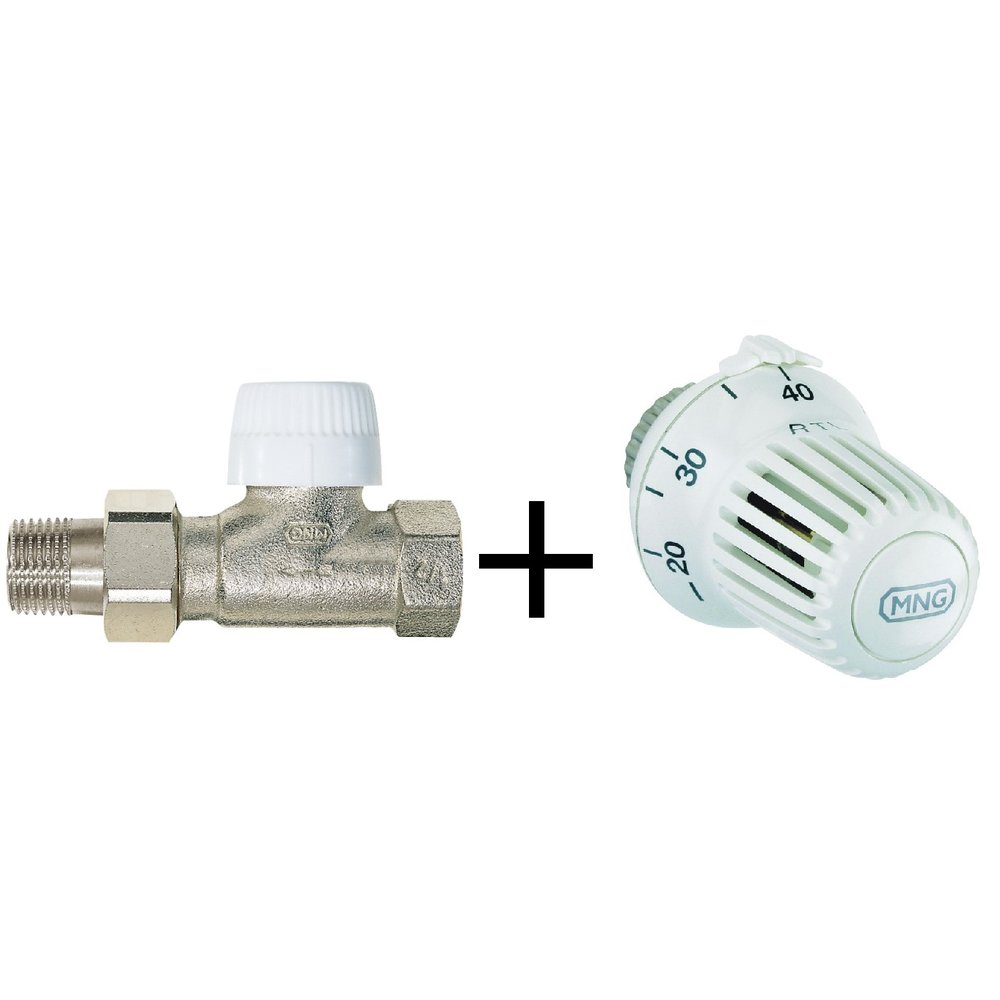

Zestaw do ogrzewania podłogowego: głowica RTL, zawór prosty 1/2" z wkładką UBG

Zestaw do ogrzewania podłogowego: głowica RTL, zawór prosty 1/2" z wkładką UBG

ZASTOSOWANIE
Zestawy T6101 / T6102 są używane do regulacji obiegu ogrzewania podłogowego z lub bez dodatkowego grzejnika. Zestawy ograniczają temperaturę powrotu obiegu ogrzewania podłogowego w systemie ogrzewania mieszanego (grzejnikowe / podłogowe). Termostat jest ustawiany w zakresie 20 - 50°C w zależności od zakładanej temperatury powrotu. Jest to możliwe w obu wersjach. Zestaw z krytym termostatem jest ustawiany raz podczas gdy dla odkrytej wersji nastawa może być łatwo zmieniana w dowolnym momencie. Zestaw regulacji temperatury pomieszczenia reguluje przepływ czynnika przez pojedynczy obieg ogrzewania podłogowego zależnie od temperatury otoczenia. Uwaga: Projektant musi sprawdzić czy temperatura zasilania będzie odpowiednia dla ogrzewanej powierzchni podłogi. Zbyt wysoka temperatura może ją uszkodzić.
WŁAŚCIWOŚCI
• Dobry odczyt nastawy pod każdym kątem
• Łatwa blokada nastaw
• Wkład zaworu zgodny z AT-Concept
ZASADA DZIAŁANIA
Głowica RTL jest montowana na powrocie z obiegu ogrzewania podłogowego. Jeśli temperatura rośnie – czujnik się rozszerza i działa na trzpień zaworu. Ten ruch powoduje przymknięcie zaworu i zdławienie przepływu wody w obiegu ogrzewania podłogowego. Jeśli temperatura spada – wystąpi działanie odwrotne i uchylenie zaworu przez sprężynę Zestaw pomieszczeniowy może być montowany zarówno na zasilaniu jak i powrocie w obiegu ogrzewania podłogowego. Termostat odbiera temperaturę otoczenia i reguluje odpowiednio przepływ wody w obiegu grzewczym.
