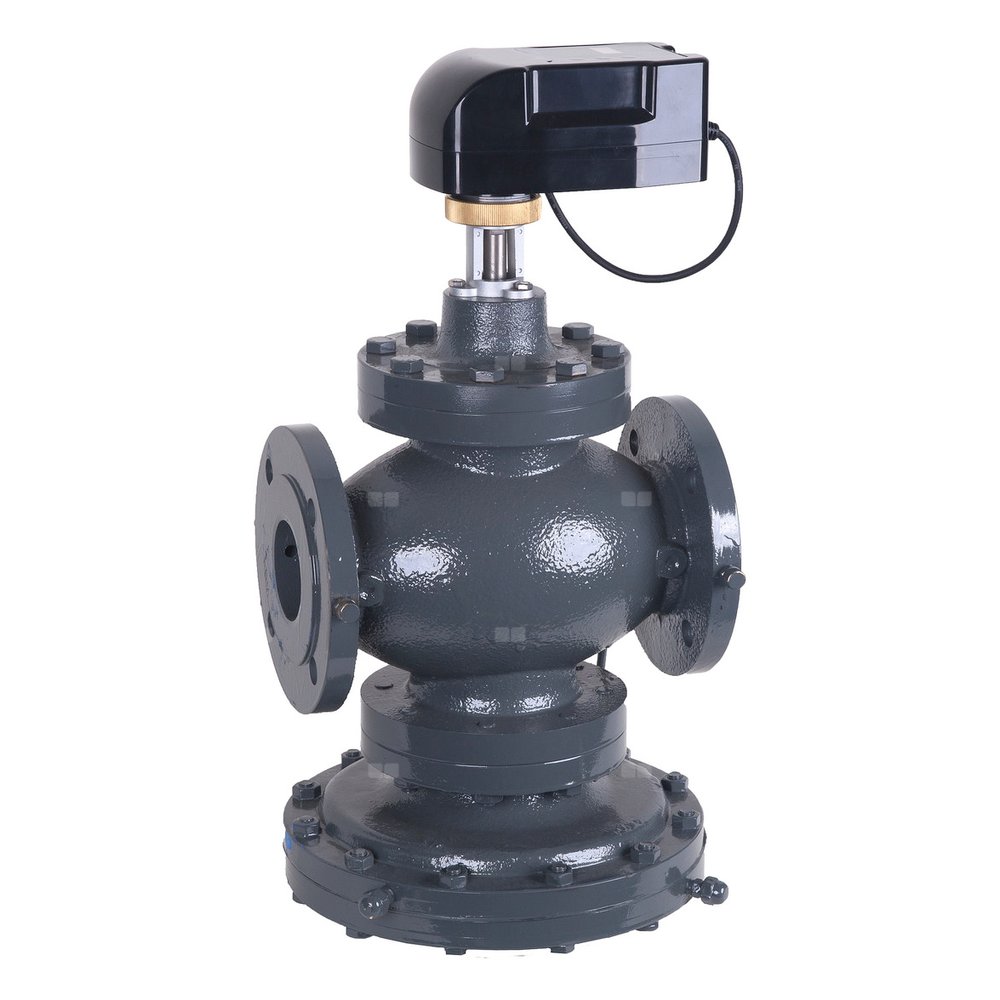

Zawór Kombi-QM, DN250, 40…400kPa, 30000…300000l/h, z siłownikiem 24V (sygnał: 0-10V, ON/OFF, 3-pkt)

ZASTOSOWANIE
Zawór V5006T Kombi-QM (PICV) jest zaworem równoważąco- regulacyjnym działającym niezależnie od zmian ciśnienia różnicowego w instalacji. Zawór jest kombinacją regulatora przepływu oraz zaworu regulacji temperatury w pełnym zakresie skoku i z pełnym autorytetem. Wyposażony w siłownik, zawór Kombi-QM zapewnia płynną regulację temperatury w zakresie pełnego skoku zaworu. Zawór może być stosowany zarówno w instalacjach stało-przepływowych, jako regulator przepływu (bez siłownika) oraz w zmienno-przepływowych jako zawór regulacyjny z dynamicznym równoważeniem. V5006T Kombi-QM stosowany jest zwykle do równoważenia hydraulicznego oraz do sterowania temperaturowego w instalacjach z klimakonwektorami, centralami wentylacyjnymi, stropami chłodzącymi oraz w systemach jednorurowych.
WŁAŚCIWOŚCI
• Dynamiczne równoważenie ciśnienia różnicowego
– Niezależna od ciśnienia regulacja przepływu
– Największy potencjał oszczędności energii dzięki efektywnemu przepływowi i minimalnej prędkości pompy
– Wbudowane króćce pomiarowe umożliwiające określenie optymalnego punktu pracy pompy
– Redukcja ruchu siłownika, gdyż wahania ciśnienia nie mają wpływu na utrzymanie temperatury
– Łatwy dobór zaworu
– Uruchomienie nie wymaga metod równoważenia
• Szeroki zakres stosowania
– Rozmiary od DN15 do DN250
– Różne wersje standardowych zakresów przepływów dla małych i dużych przepływów
– Dwie funkcje w jednym zaworze zmniejszają koszty przy uruchomieniu
• Łatwe uruchomienie
– Nastawa na widocznej skali umieszczonej na zaworze
– Nastawa bez użycia dodatkowych narzędzi
– Możliwa nastawa nawet przy działającej instalacji i po zamontowaniu siłownika
– Równoważenie systemu nawet jeśli tylko funkcjonuje część instalacji
• Prosty serwis
– Funkcja doraźnego odcięcia za pomocą osłony z tworzywa sztucznego - nie do stałego użytku
– Możliwość pomiaru dla wymagających aplikacji
DZIAŁANIE ZAWORU
Zawór V5006T Kombi-QM spełnia dwie funkcje: zaworu równoważącego dynamicznie oraz zaworu regulacyjnego. W funkcji dynamicznego równoważenia zawór utrzymuje stałe ciśnienie różnicowe. W funkcji zaworu regulacyjnego zawór zmienia przepływ sterowanym siłownikiem elektrycznym. Stałe ciśnienie różnicowe na zaworze zapewnia dokładną regulację oraz pełny autorytet zaworu niezależnie od zmian ciśnienia w instalacji
