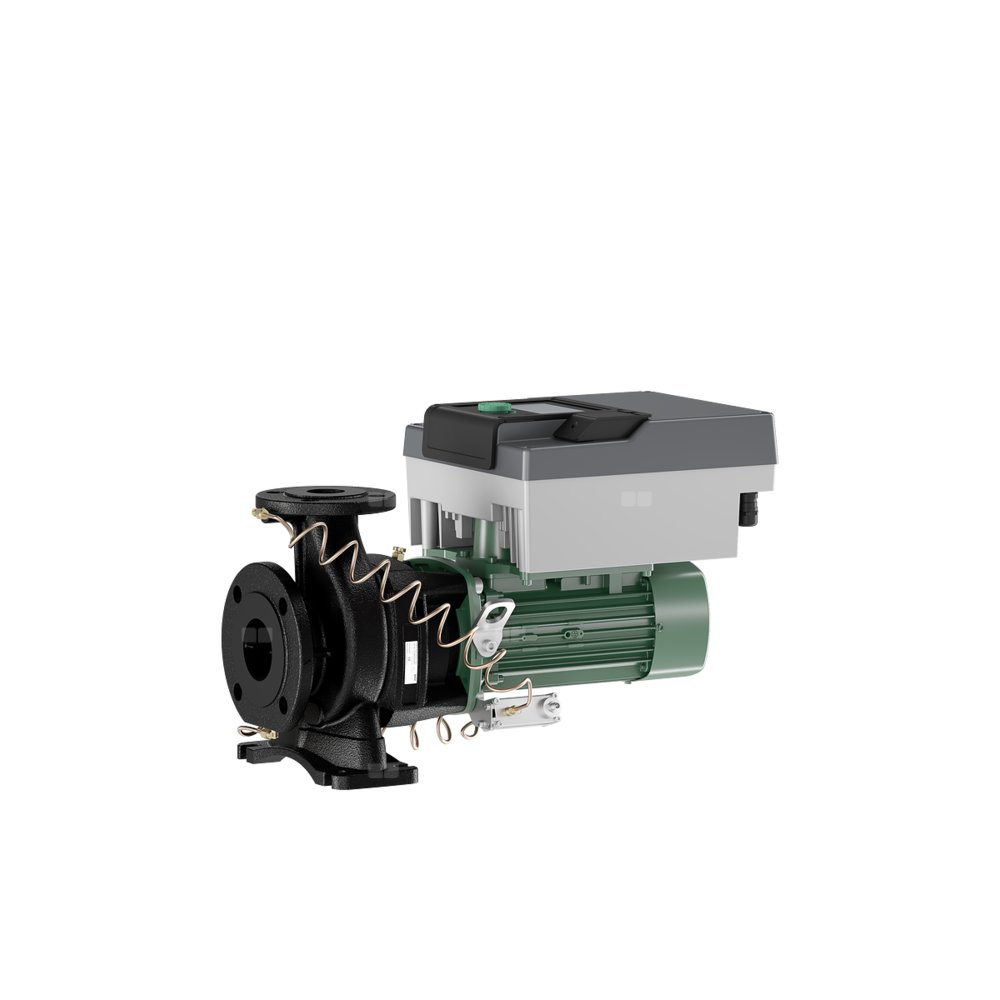

Wilo-Stratos GIGA2.0-B 32/1-23/1,5-R1 pompa dławnicowa blokowa, silnik klasy IE5

Pompa blokowa o najwyższej sprawności z silnikiem EC z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2, elektronicznie regulowana, o konstrukcji dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. Pompa Stratos GIGA B jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych, w instalacjach grzewczych, klimatyzacyjnych i chłodniczych.

Budowa:

• Jednostopniowa niskociśnieniowa pompa wirowa z niedzielonym wałem o konstrukcji blokowej, ze stopą na korpusie pompy
• Wymiary kołnierza i korpusu zgodnie z normą EN 733
• Kołnierze PN 16 – nawiercone zgodnie z EN 1092-2
• Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień)
• Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną
• Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % do max. 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C do max. +120 °C lub przetłaczanego medium innego niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym.
• Napięcie zasilania: 3~480 V ±10% 50/60 Hz; 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10% 50/60 Hz

Wyposażenie dodatkowe:

• Konsole do mocowania na fundamencie
• Zestawy czujników różnicy ciśnień 0 – 10 V do pomp w wersji ...-R1
• IR-Monitor
• IR-Stick
• IF-Moduł PLR
• IF-Moduł LON
• IF-Moduł Modbus
• IF-Moduł BACnet
• IF-Moduł CAN

Wyposażenie seryjne:

• Poziom obsługi ręcznej za pomocą zielonego pokrętła z następującymi funkcjami:
  • Pompa wł./wył.
  • Wybór rodzaju regulacji: Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), regulator PID, n-constant (tryb regulacji ręcznej)
  • Ustawienie wartości zadanej lub prędkości obrotowej
  • Konfiguracja parametrów roboczych
  • Potwierdzenie błędu
• Wyświetlacz pompy wskazujący:
  • Rodzaj regulacji
  • Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej)
  • Komunikaty o błędach i komunikaty ostrzegawcze
  • Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika)
  • Dane robocze (np. godziny pracy, zużycie energii)
  • Dane dotyczące stanu (np. stan przekaźnika SSM i SBM)
  • Dane urządzenia (np. nazwa pompy)
  • Rodzaj pracy (tylko w zastosowaniu z rozdzielaczem rurowym: praca główna/z rezerwą, praca równoległa)

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 140 °C
• Temperatura otoczenia min.: 0 °C
• Maks. temperatura otoczenia: 50 °C
• Maks. ciśnienie robocze: 16 bar
• Zalecenie dotyczące konfiguracji: 16 bar do 120°C, 13 bar do 140°C
• Wskaźnik minimalnej energochłonności (MEI): 0.7

Napęd

• Przyłącze sieciowe: 3~400 V, 50/60 Hz
• Klasa sprawności energetycznej silnika: IE5
• Pobór mocy: 1600
• Znamionowa moc silnika: 1500
• Prąd znamionowy: 2.6 A
• Prędkość obrotowa maks.: 3520 Obroty / min
• Generowanie zakłóceń: EN 61800-3
• Odporność na zakłócenia: EN 61800-3
• Klasa izolacji: F
• Stopień ochrony silnika: IP55
• Zabezpieczenie silnika: Zintegrowany czujnik termistorowy

Materiały

• Korpus pompy: 5.1301/EN-GJL-250, z powłoką kataforetyczną
• Wirnik: PPS-GF40
• Wał: Stal nierdzewna
• Uszczelnienie wału: AQ1EGG
• Latarnia: 5.1301/EN-GJL-250, z powłoką kataforetyczną

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 50
• Przyłącze po stronie tłocznej: DN 32

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: Stratos GIGA2.0-B 32/1-23/1,5-R1
• Masa netto ok.: 40 kg
• Numer artykułu: 2234382
