Pompa zanurzeniowa do ścieków WILO EMU KS 5 SVA+V żeliwo 3 x 400 V, moc 1.06 W 50 Hz
Pompa zanurzeniowa do ścieków WILO EMU KS 5 SVA+V żeliwo 3 x 400 V, moc 1.06 W 50 Hz
Całkowicie zanurzona pompa zatapialna do wody zanieczyszczonej, pionowe ustawienie mokre, do tłoczenia wody zanieczyszczonej i zawierającej piasek Wirnik, korpus hydrauliczny i silnika z żeliwa szarego. Przyłącze tłoczne z pionowym odpływem ciśnieniowym i złączem typu Storz. Silnik chłodzony powierzchniowo w wersji na prąd trójfazowy z komorą uszczelnienia, termiczną kontrolą silnika i certyfikatem Ex. Kabel zasilający z wodoszczelnym na całej długości wpustem i wolną końcówką. Do uszczelnienia po stronie medium i silnika służy uszczelnienie mechaniczne. Agregat można stosować poza strefami zagrożenia wybuchem w podsysającym trybie pracy bez ograniczeń.
Dane eksploatacyjne
*Wysokość podnoszenia maks.: 16 m
Dane produktu
*Rodzaj konstrukcji wirnika: Otwarty wirnik wielokanałowy
*Swobodny przelot kuli w systemie hydraulicznym: 9 mm
*Maks. ciśnienie robocze: 1,8 bar
*Maks. głębokość zanurzenia: 12,5 m
*temperatura przetłaczanej cieczy: 3 oC
Dane silnika
*Przyłącze sieciowe:
*Tolerancja napięcia:
*Współczynnik mocy: 0,85
*Znamionowa moc silnika: 750
*Pobór mocy: 1060
*Prąd znamionowy: 1,8 A
*Prąd rozruchowy: 10 A
*Rodzaj załączania: Bezpośrednio online (DOL)
*Znamionowa prędkość obrotowa: 2900 Obroty / min
*Maks. częstotliwość załączania: 15
*Klasa izolacji: H
*Stopień ochrony:
*Tryb pracy (zanurzony):
*Tryb pracy (wynurzony): S2-30 Min.
Przewód
*Długość kabla zasilającego: 10 m
*Typ przewodu:
*Przekrój przewodu: 7G1,5 mm²
*Wtyczka sieciowa: nie
*Rodzaj kabla zasilającego: Nieodłączana
Wyposażenie/funkcja
*Wyłącznik pływakowy: nie
*Rodzaj ochrony przeciwwybuchowej:
*Zabezpieczenie silnika: Bimetal
Materiały
*Korpus pompy: EN-GJL-250
*Wirnik: EN-GJL-250
*Wał: Stal nierdzewna
*Materiał uszczelnienia po stronie pompy: QQPGG
*Materiał uszczelnienia po stronie silnika: FKM
*Materiał uszczelnienia: FKM
*Materiał silnika: EN-GJL-250
Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: -
*Przyłącze gwintowane po stronie tłocznej: Storz C
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: EMU KS 5Ex D0
*Masa netto ok.: 32 kg
*Numer artykułu: 6030969
Dane techniczne
Materiał obudowy silnika | Żeliwo |
Gatunek materiału obudowy silnika | Żeliwo GG 25 |
Materiał korpusu pompy | Żeliwo |
Gatunek materiału korpusu pompy | Żeliwo GG 25 |
Materiał wirnika | Żeliwo |
Gatunek materiału wirnika | Żeliwo GG 25 |

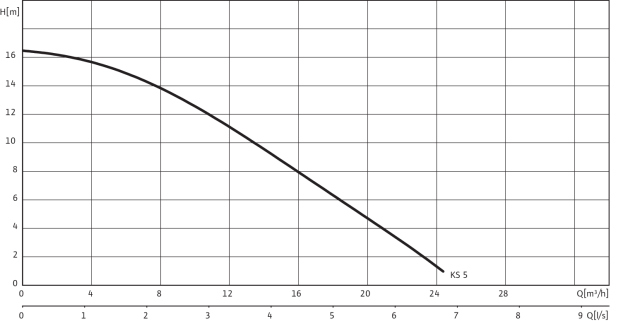

Przepływ nominalny (BEP) [m³/h] | 11,45 |
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa] | 113,07 |
Maks. wydajność (maks. przepływ) [m³/h] | 24,8 |
Maksymalna wysokość podnoszenia [m] | 16,47 |
Maks. ciśnienie robocze [bar] | 1,8 |
Podłączenie elektryczne | Kabel |
Zakres napięcia znamionowego [V] | 400 |
Liczba faz | 3 |
Częstotliwość | 50 Hz |
Prąd znamionowy [A] | 1,8 |
Pobór mocy silnika (P1) [W] | 1,06 |
Moc oddawana silnika (P2) [W] | 0,75 |
Klasa izolacji wg IEC | H |
Prędkość obrotowa [obr/min] | 2900 |
Przyłącze po stronie wylotowej | Storz |
Średnica nominalna przyłącza od strony wylotowej | Inne |
Średnica zewnętrzna przyłącza od strony wylotowej [mm] | 50 |
Klasa ciśnienia kołnierza przyłącza wylotowego | PN 10 |
Rodzaj przyłącza wylotowego | Inne |
Kształt końcówki | Inne |
Maks. średnica elementów stałych [mm] | 9 |
Nominalny tryb pracy | S2 30 minut |
Stopień ochrony (IP) | IP68 |
Głębokość zanurzenia [m] | 12,5 |
Dane logistyczne
Opakowanie zbiorcze 1 | |
Jednostka zbiorcza opak. | szt |
Ilość | 1 |
Masa brutto [kg] | 37 |
Długość [m] | 0,26 |
Szerokość [m] | 0,4 |
Wysokość [m] | 0,58 |
Opakowanie zbiorcze 3 | |
Jednostka zbiorcza opak. | paleta |
