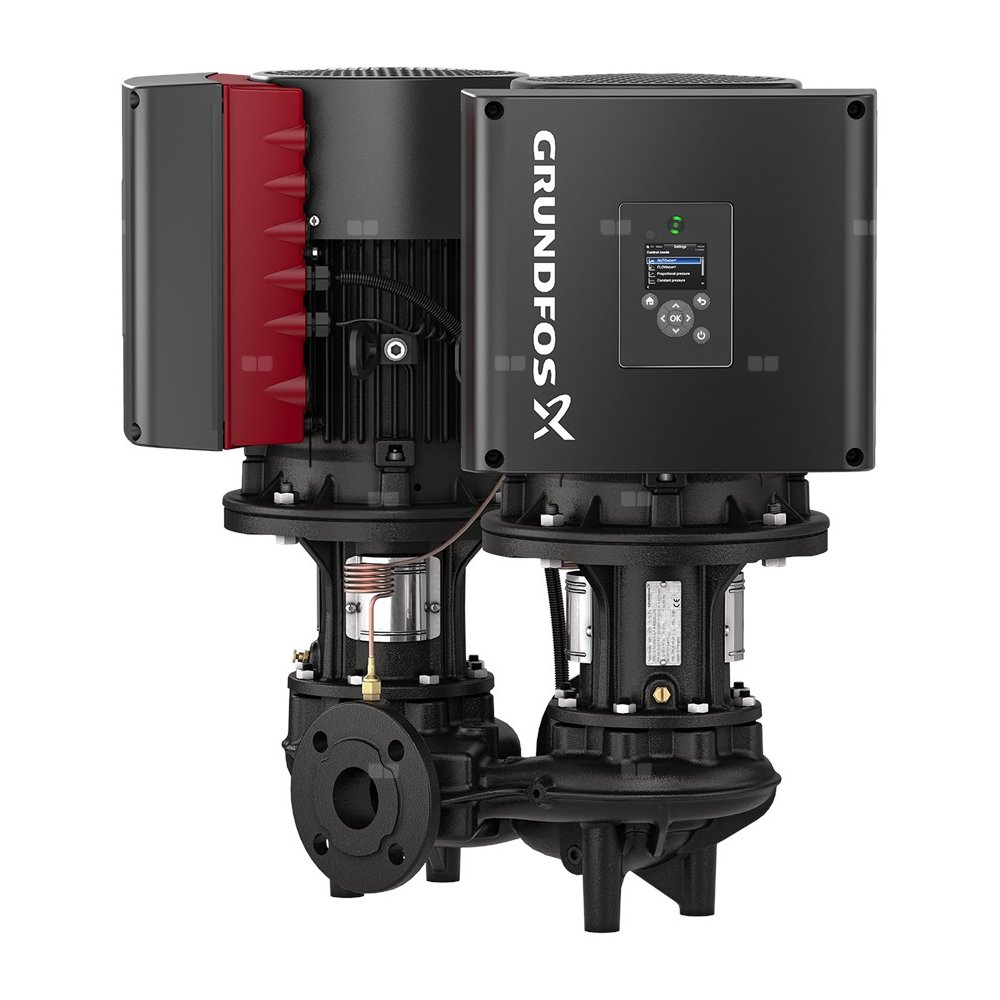

Pompa TPE3 D 150-120 S-A-F-A-BQQE-LWA

TPE3 D 150-120 S-A-F-A-BQQE-LWA Jednostopniowa, spiralna pompa podwójna z krótkim sprzęgłem i króćcem ssawnym i tłocznym o identycznej średnicy i w jednej osi (in-line). Pompa podwójna została zaprojektowana z dwiema równoległymi głowicami napędowymi. Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Każda głowica napędowa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Każda głowica wyposażona jest w chłodzony wentylatorem synchroniczny silnik elektryczny z magnesami stałymi, o identycznej mocy. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Pompa jest wyposażona w zintegrowany przetwornik temperatury i różnicy ciśnień. Układy sterowania: Frequency converter: Wbudowana Ciecz: Czynnik tloczony: Woda Zakres temperatury cieczy: -25 .. 120 °C Temperatura cieczy podczas pracy: 20 °C Gęstość: 998.2 kg/m³ Techniczne: Prędkość pompy, na której oparte są dane pompy: 1485 obr/min Przepływ znamionowy: 191.8 m³/h Wysokość podnoszenia: 8.42 m Rzeczywista średnica wirnika: 191 mm Kod uszczelnienia wału. 1: Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: BQQE Kod uszczelnienia wału: BQQE Tolerancja krzywej: ISO9906:2012 3B2 Materiały: Korpus pompy: Żeliwo szare Obudowa pompy: EN-GJL-250 Korpus pompy: ASTM class 35 Wirnik: Cast iron Wirnik: EN-GJL-200 Wirnik: ASTM class 30 Instalacja: Zakres temperatury otoczenia: -20 .. 50 °C Maksymalne ciśnienie pracy: 16 bar Maks. ciśnienie przy temp: 16 bar / 120 °C Standard połączeń rurowych: EN 1092-2 Rodzaj przyłącza: DIN Rozmiar połączenia: DN 150 Ciśnienie znamionowe do podłączenia: PN 16 Długość montażowa: 700 mm Rozmiar kołnierza silnika: FF265 Dane elektryczne: Typ silnika: 132SG Nominalna moc silnika - P2: 5.5 kW Częstotliwość podstawowa: 50 / 60 Hz Napięcie nominalne: 3 x 380-500 V Prąd znamionowy: 10.5-8.40 A Cos fi -współczynnik mocy: 0.92-0.88 Prędkość nominalna: 180-2200 obr/min Klasa efektywności IE: IE5 Sprawność silnika przy pełnym obciążeniu: 91.9 % Liczba biegunów: 0 Rodzaj ochrony (IEC 34-5): IP55 Klasa izolacji (IEC 85): F Nr silnika: 93108492 Inne: Minimalny wskaźnik sprawności, MEI ≥: 0.7 Masa netto: 372 kg Waga brutto: 415 kg Koszt wysyłki: 1.87 m³ Kraj pochodzenia: HU Numer taryfy celnej nr.: 84137065
