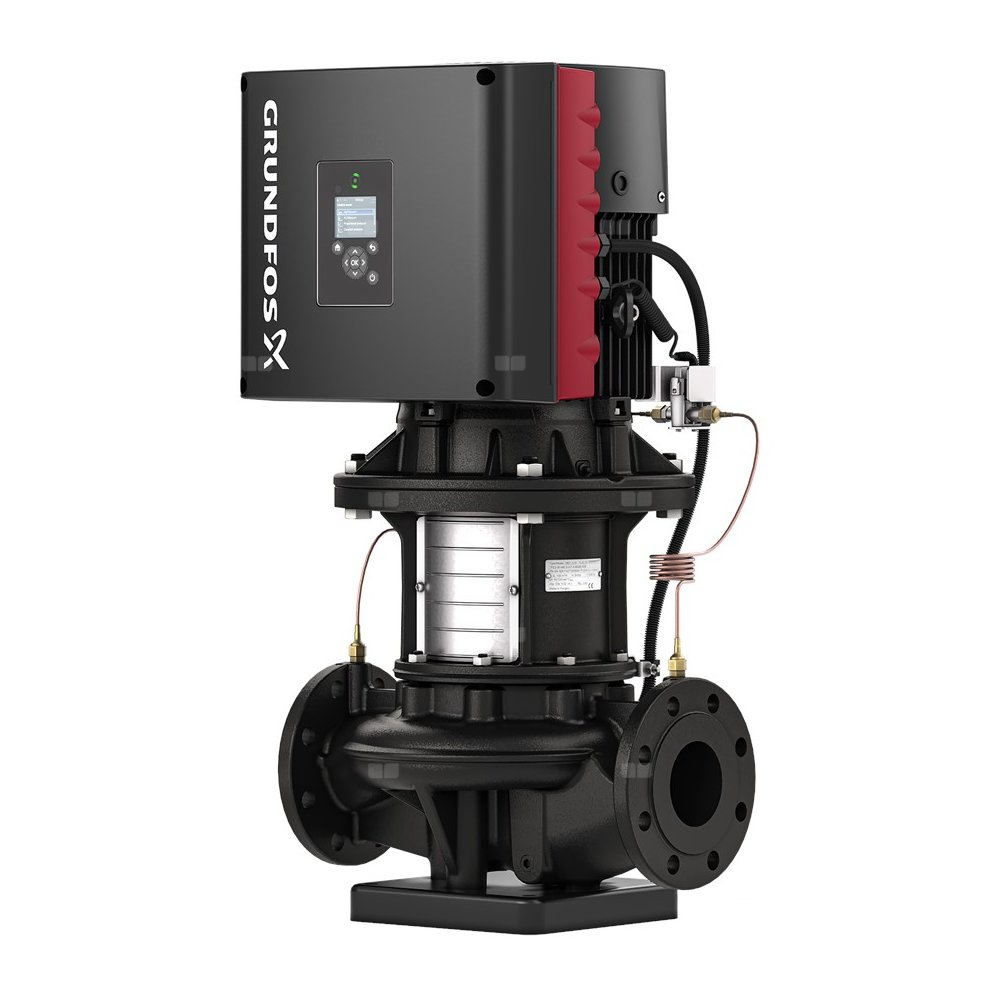

Pompa TPE3 65-740 S-A-F-S-BQQE-OWB

TPE3 65-740 S-A-F-S-BQQE-OWB Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa wyposażona jest w synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Pompa jest wyposażona w zintegrowany przetwornik temperatury i różnicy ciśnień. Układy sterowania: Frequency converter: Wbudowana Ciecz: Czynnik tloczony: Woda Zakres temperatury cieczy: -25 .. 120 °C Temperatura cieczy podczas pracy: 20 °C Gęstość: 998.2 kg/m³ Techniczne: Prędkość pompy, na której oparte są dane pompy: 3675 obr/min Przepływ znamionowy: 75.4 m³/h Wysokość podnoszenia: 57.5 m Rzeczywista średnica wirnika: 170 mm Kod uszczelnienia wału. 1: Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: BQQE Kod uszczelnienia wału: BQQE Tolerancja krzywej: ISO9906:2012 3B Materiały: Korpus pompy: Żeliwo szare Obudowa pompy: EN-GJL-250 Korpus pompy: ASTM class 35 Wirnik: Stainless steel Wirnik: EN 1.4408 Wirnik: ASTM CF8M Instalacja: Zakres temperatury otoczenia: -20 .. 50 °C Maksymalne ciśnienie pracy: 16 bar Maks. ciśnienie przy temp: 16 bar / 120 °C Standard połączeń rurowych: EN 1092-2 Rodzaj przyłącza: DIN Rozmiar połączenia: DN 65 Ciśnienie znamionowe do podłączenia: PN 16 Długość montażowa: 360 mm Rozmiar kołnierza silnika: FF300 Dane elektryczne: Typ silnika: 160MA Nominalna moc silnika - P2: 15 kW Częstotliwość podstawowa: 50 / 60 Hz Napięcie nominalne: 3 x 380-480 V Prąd znamionowy: 26.7-22.0 A Cos fi -współczynnik mocy: 0.94-0.92 Prędkość nominalna: 360-4000 obr/min Klasa efektywności IE: IE5 Sprawność silnika przy pełnym obciążeniu: 92.8 % Liczba biegunów: 0 Rodzaj ochrony (IEC 34-5): IP55 Klasa izolacji (IEC 85): F Nr silnika: 92875512 Inne: Minimalny wskaźnik sprawności, MEI ≥: 0.7 Masa netto: 134 kg Waga brutto: 158 kg Koszt wysyłki: 0.56 m³ Kraj pochodzenia: HU Numer taryfy celnej nr.: 84137051
