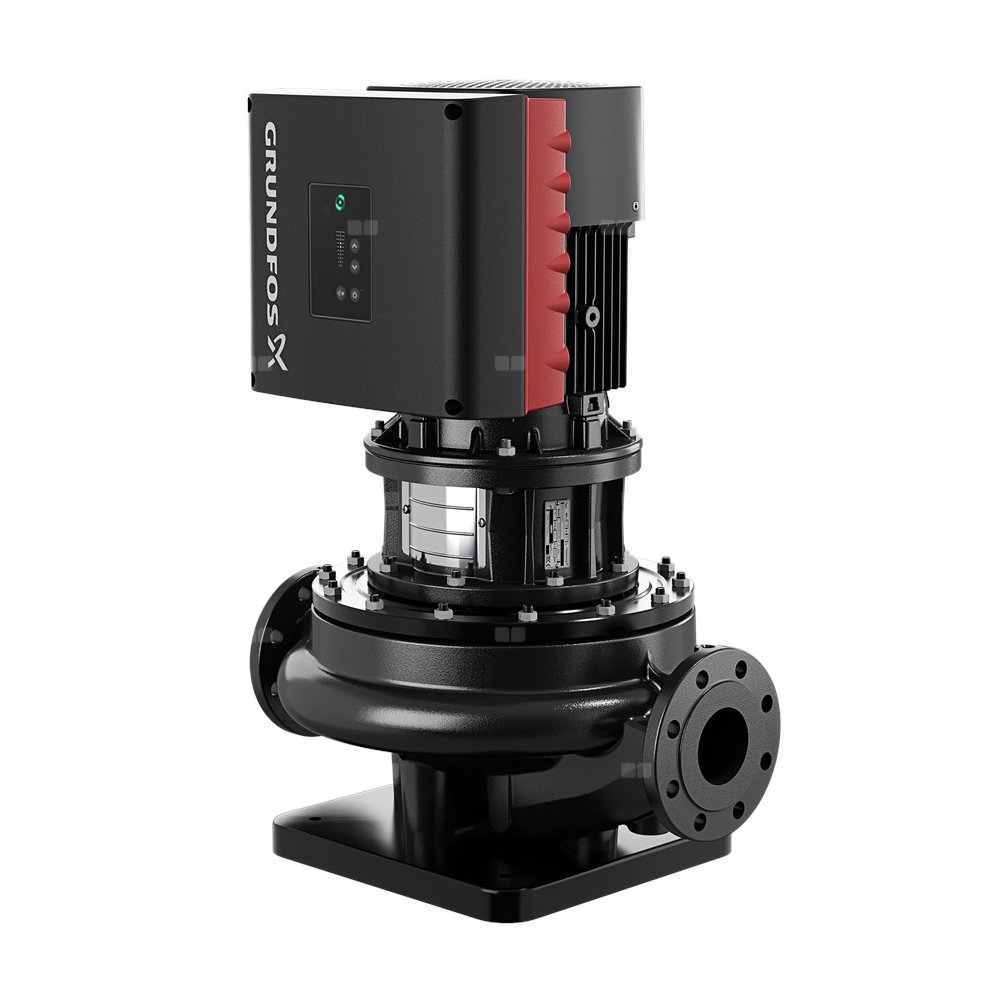

Pompa TPE 65-720/2 A-F-A-BQQE-QWB

TPE 65-720/2 A-F-A-BQQE-QWB Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa wyposażona jest w synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2. Układy sterowania: Frequency converter: Wbudowana Ciecz: Czynnik tloczony: Woda Zakres temperatury cieczy: -25 .. 120 °C Temperatura cieczy podczas pracy: 20 °C Gęstość: 998.2 kg/m³ Techniczne: Prędkość pompy, na której oparte są dane pompy: 2941 obr/min Przepływ znamionowy: 77.2 m³/h Wysokość podnoszenia: 61.5 m Rzeczywista średnica wirnika: 230 mm Kod uszczelnienia wału. 1: Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: BQQE Kod uszczelnienia wału: BQQE Tolerancja krzywej: ISO9906:2012 3B Materiały: Korpus pompy: Żeliwo szare Obudowa pompy: EN-GJL-250 Korpus pompy: ASTM class 35 Wirnik: Cast iron Wirnik: EN-GJL-200 Wirnik: ASTM class 30 Instalacja: Zakres temperatury otoczenia: -20 .. 50 °C Maksymalne ciśnienie pracy: 16 bar Maks. ciśnienie przy temp: 16 bar / 120 °C Standard połączeń rurowych: EN 1092-2 Rodzaj przyłącza: DIN Rozmiar połączenia: DN 65 Ciśnienie znamionowe do podłączenia: PN 16 Długość montażowa: 475 mm Rozmiar kołnierza silnika: FF300 Dane elektryczne: Typ silnika: 180MC Nominalna moc silnika - P2: 22 kW Częstotliwość podstawowa: 50 Hz Napięcie nominalne: 3 x 380-480 V Prąd znamionowy: 39.2-31.5 A Cos fi -współczynnik mocy: 0.94-0.93 Prędkość nominalna: 360-4000 obr/min Klasa efektywności IE: IE5 Sprawność silnika przy pełnym obciążeniu: 92.9 % Liczba biegunów: 2 Rodzaj ochrony (IEC 34-5): IP55 Klasa izolacji (IEC 85): F Nr silnika: 92875531 Inne: Minimalny wskaźnik sprawności, MEI ≥: 0.70 Masa netto: 167 kg Waga brutto: 192 kg Koszt wysyłki: 0.56 m³ Kraj pochodzenia: HU Numer taryfy celnej nr.: 84137051
