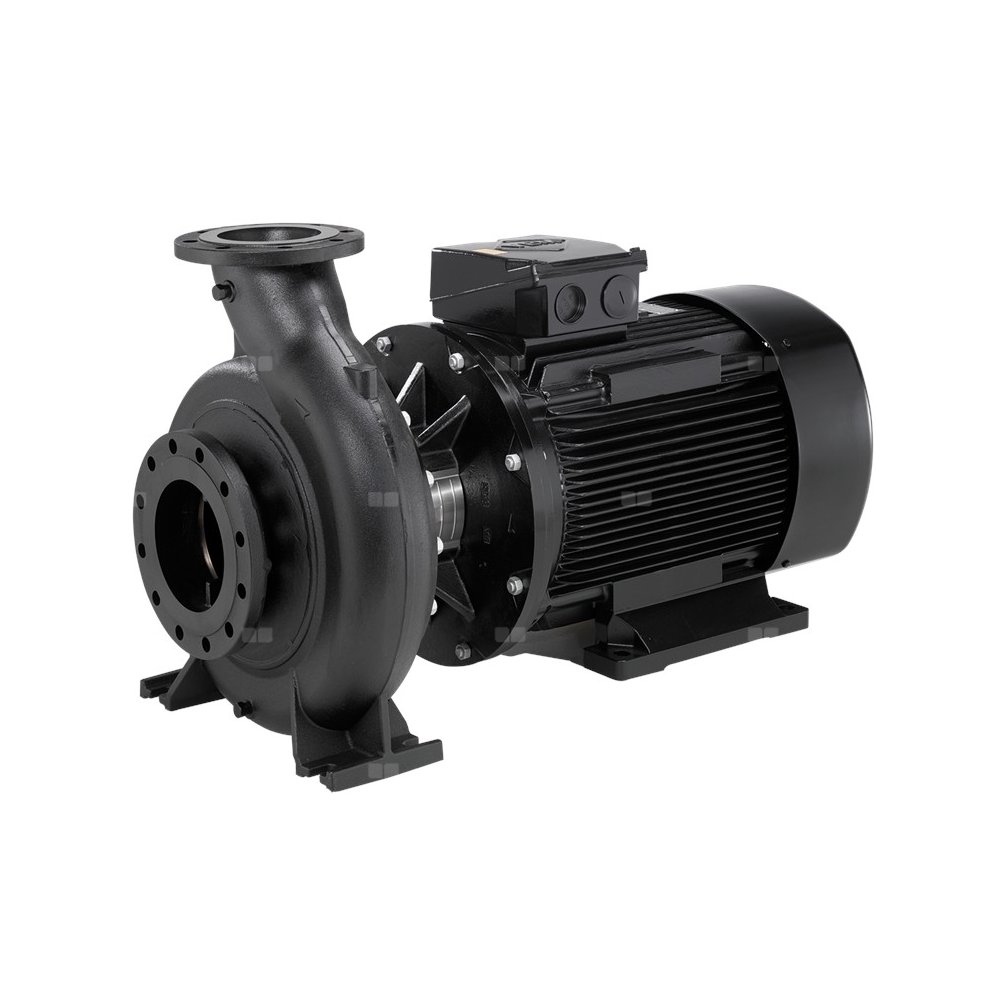

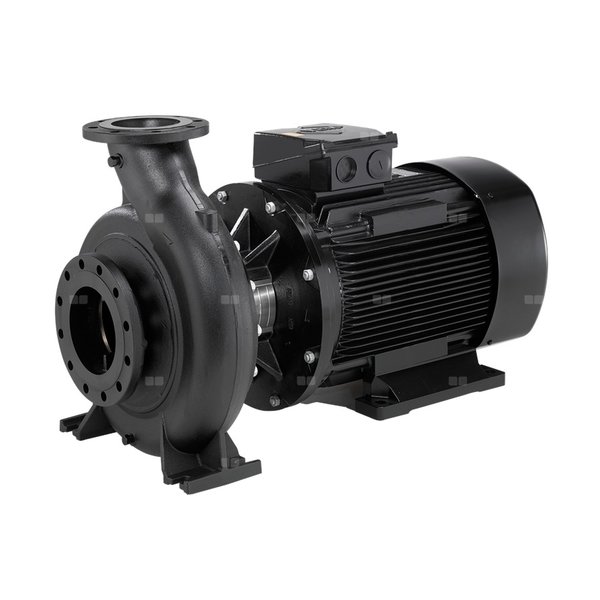

Pompa NB 32-200/206AAF2AESBQQEMW1

NB 32-200/206 AAF2AESBQQEMW1 Normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach wg EN 733 (10 bar). Wyposażona jest w kołnierze typu PN 16 o wymiarach według EN 1092-2. Pompa wyposażona jest w osiowy króciec ssawny, promieniowy króciec tłoczny, wał poziomy oraz konstrukcję back-pull-out umożliwiającą demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rur. Nieodciążone uszczelnienie z mieszkiem gumowym jest zgodne z DIN EN 12756. Pompa jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem. Układy sterowania: Frequency converter: Brak Czujnik ciśnienia: Nie Ciecz: Czynnik tloczony: Woda Zakres temperatury cieczy: -25 .. 120 °C Temperatura cieczy podczas pracy: 20 °C Gęstość: 998.2 kg/m³ Techniczne: Prędkość pompy, na której oparte są dane pompy: 2915 obr/min Przepływ znamionowy: 33.67 m³/h Wysokość podnoszenia: 46.28 m Rzeczywista średnica wirnika: 206 mm Nominalna średnica wirnika: 200 Układ uszczelnienia wału: Single Kod uszczelnienia wału. 1: Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: BQQE Kod uszczelnienia wału: BQQE Tolerancja krzywej: ISO9906:2012 3B2 Konstrukcja łożyska: Standard Materiały: Korpus pompy: Żeliwo szare Obudowa pompy: EN-GJL-250 Korpus pompy: ASTM class 35 Załóż matę pierścieniową.: Mosiądz Pierścień bieżny: CuZn34Mn3AI2Fe1-C Wirnik: Cast iron Wirnik: EN-GJL-200 Wirnik: ASTM class 30 Wewnętrzna powłoka obudowy pompy: CED Wał: Stainless steel Wał: EN 1.4301 Wał: AISI 304 Instalacja: Maksymalna temperatura otoczenia: 60 °C Maksymalne ciśnienie pracy: 16 bar Standard połączeń rurowych: EN 1092-2 Wielkość przyłącza wlotowego_x000D_: DN 50 Wielkość przyłącza wylotowego: DN 32 Ciśnienie znamionowe do podłączenia: PN 16 Łożysko smarne: Grease Obudowa pompy ze stopami: Yes Tak = z podkładkimi, Nie = bez podkładek: N Dane elektryczne: Typ silnika: 132SB Nominalna moc silnika - P2: 7.5 kW Częstotliwość podstawowa: 50 Hz Napięcie nominalne: 3 x 380-415D/660-690Y V Prąd znamionowy: 14,4-14,0/8,30-8,10 A Prąd uruchomienia: 780-910 % Cos fi -współczynnik mocy: 0.88-0.86 Prędkość nominalna: 2910-2920 obr/min Klasa efektywności IE: IE3 Sprawność silnika przy pełnym obciążeniu: 90.1-90.4 % Sprawność silnika przy obciążeniu 3/4: 90.8-90.9 % Sprawność silnika przy obciążeniu 1/2: 90.8-90.4 % Liczba biegunów: 2 Rodzaj ochrony (IEC 34-5): 55 Dust/Jetting Klasa izolacji (IEC 85): F Nr silnika: 87370232 Izolacja łożyska typu N-end: Steel Bearing Inne: Minimalny wskaźnik sprawności, MEI ≥: 0.69 Masa netto: 91 kg Waga brutto: 108 kg Koszt wysyłki: 0.315 m³ duński nr VVS: 386060205 Kraj pochodzenia: HU Numer taryfy celnej nr.: 84137051 Język na tabliczce znamionowej pompy: GB
