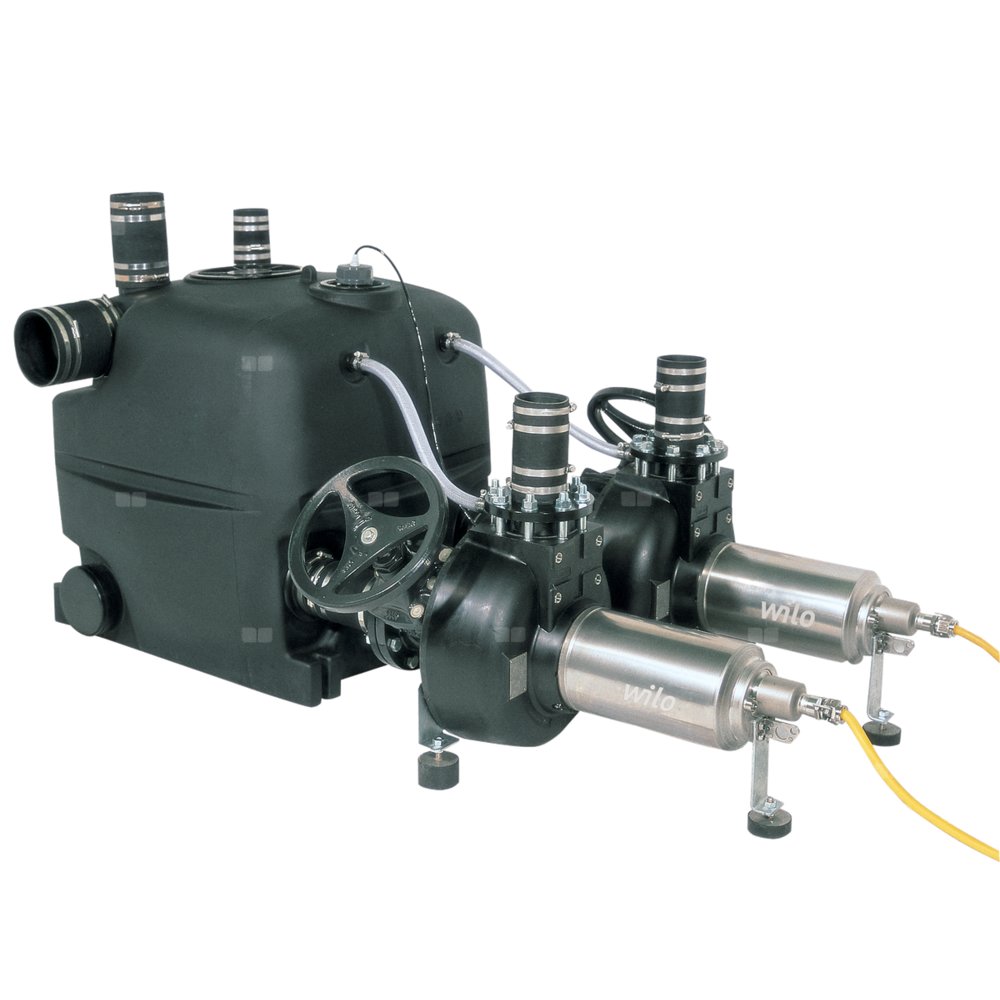

Pompa do ścieków WILO DrainLift XXL 50 Hz / 26.67 m³/h / 10 W

Kod IK

812509017

Kod EAN

4016322409014

Kod producenta

2509017

Marka

WILO

Model

DrainLift XXL

Cena katalogowa netto

29 294 EUR / szt.

Cena katalogowa brutto

36 031,62 EUR / szt.

Gotowe do podłączenia, całkowicie zanurzone i automatyczne urządzenie do przetłaczania ścieków w formie układu dwupompowego z automatyczną zmianą trybu pracy, trybem rezerwowym i trybem pracy z dołączaniem Dwie oddzielne pompy zatapialne do ścieków w ustawieniu suchym, w wersji na prąd trójfazowy z chłodzeniem płaszczowym, korpusem ze stali nierdzewnej i termiczną kontrolą silnika Gazo- i wodoszczelny zbiornik retencyjny z tworzywa sztucznego ze ściśle zdefiniowanymi przyłączami na dopływie i sterowaniem poziomem za pomocą czujnika poziomu Mikroprocesorowe urządzenie sterujące z następującymi elementami

*Wskaźniki diodowe do wskazywania stanów roboczych i sygnalizacji awarii

*Ustawiane opóźnienie

*Zintegrowany i niezależny od zasilania alarm

*1x styk bezpotencjałowy do podłączenia zbiorczej sygnalizacji awarii (SSM)



Zakres dostawy:

*Gotowe do podłączenia urządzenie do przetłaczania ścieków z urządzeniem sterującym

*1x mankiet uszczelniający do podłączenia ręcznej pompy membranowej

*1x przyłącze dopływu DN 150

*1x mankiet uszczelniający do przyłącza odpowietrzającego DN 70

*1x zestaw do wykonania połączenia między zbiornikiem a pompą



Uwaga: Armatury konieczne do instalacji, jak kształtka rozgałęźna, zawór odcinający i zawór zwrotny, należą do wyposażenia dodatkowego i należy je zamówić oddzielnie!

Dane eksploatacyjne
Dopuszczalny zakres zastosowania
*temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura mediów, chwilowo do 3 min.: 60 oC
*temperatura otoczenia: 3 oC
*Maks. ciśnienie robocze: 3 bar
*Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym: 3 bar
Dane produktu
*Pojemność brutto zbiornika: 400 l
*Pojemność załączania: 220 l
*Tryb pracy (wynurzony): S1 S3-25%, 60 s
*Wysokość: 880 mm
*Długość: 1990 mm
*Szerokość: 960 mm
*Wymiar po przekątnej: 2173 mm
Dane silnika
*Przyłącze sieciowe:
*Tolerancja napięcia:
*Znamionowa moc silnika: 8400
*Znamionowa prędkość obrotowa: 1450 Obroty / min
*Prąd znamionowy: 18,1 A
*Klasa izolacji: F
*Stopień ochrony silnika:
*Rodzaj załączania: Gwiazda-trójkąt (SD)
*Maks. częstotliwość załączania: 60
*Zabezpieczenie silnika:
Przewód
*Wtyczka sieciowa: nie
Materiały
*Materiał zbiornika:
*Korpus pompy:
*Wirnik:
*Materiał silnika: Stal nierdzewna

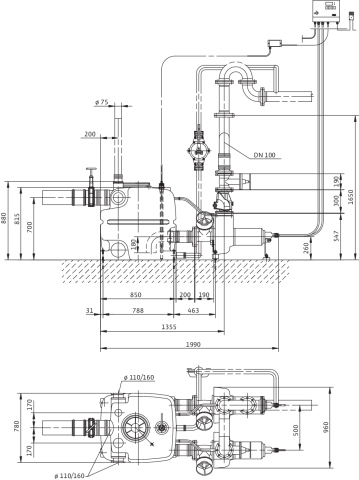

Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: Ø 110
*Przyłącze gwintowane po stronie tłocznej: DN 100
*Przyłącze odpowietrzenia: Ø 75
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: DrainLift XXL 1040-2/8,4
*Masa netto ok.: 195 kg
*Numer artykułu: 2509017

Dane techniczne

Materiał korpusu pompy

Poliuretan

Gatunek materiału korpusu pompy

Inne

Materiał wirnika

Poliuretan

Gatunek materiału wirnika

Inne

Materiał zbiornika

Inne

Gatunek materiału zbiornika

PE-40

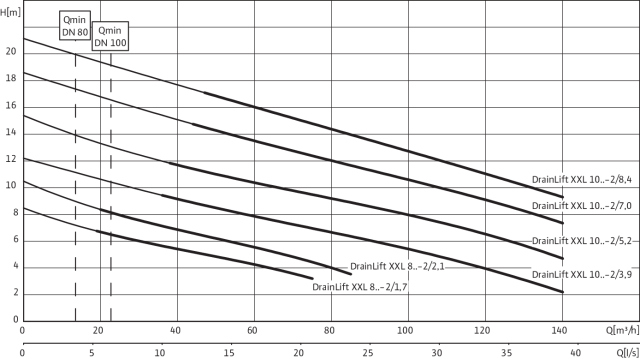

Nominalny przepływ [m³/h]

26,67

Pojemność zbiornika [l]

400

Przepływ nominalny (BEP) [m³/h]

26,67

Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]

184,46

Maks. wydajność (maks. przepływ) [m³/h]

140

Maksymalna wysokość podnoszenia [m]

21,15

Maks. ciśnienie robocze [bar]

3

Zakres napięcia znamionowego [V]

400

Liczba faz

3

Częstotliwość

50 Hz

Prąd znamionowy [A]

18,1

Pobór mocy silnika (P1) [W]

10

Moc oddawana silnika (P2) [W]

8,4

Nominalny tryb pracy

S3/S1

Klasa izolacji wg IEC

F

Prędkość obrotowa [1/min]

1450

Przyłącze od strony zasilającej

Inne

Przyłącze po stronie wylotowej

Kołnierz

Średnica normatywna przyłącza od strony tłocznej

DN 100

Średnica przyłącza od strony tłocznej [mm]

100

Klasa ciśnienia kołnierza przyłącza wylotowego

PN 10

Rodzaj przyłącza wylotowego

EN 1092-2

Kształt końcówki

Inne

Stopień ochrony (IP)

IP67

Szerokość [mm]

960

Głębokość [mm]

1990

Wysokość [mm]

880

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

szt

Ilość

1

Masa brutto [kg]

239

Długość [m]

0,8

Szerokość [m]

1,2

Wysokość [m]

1,04

Opakowanie zbiorcze 3

Jednostka zbiorcza opak.

paleta
