KESSEL Przepompownia Aquapump XXL, Tronic, ścieki fekalne, wysokość 2440 mm, sterowanie pompą przez sterownik, z pompą zatapialną STZ 11000, typ pracy S1, rozpoznawania poziomu hydrostatyczny

• Najwyższe bezpieczeństwo
• Elastyczna zabudowa
• Radzi sobie również z dużymi ilościami ścieków bez fekaliów

Przepompownia Aquapump XXL Tronic, STZ 11000-S1

Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniowe, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy (ustawienie mokre) z uniwersalnymi możliwościami podłączenia. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Łańcuch ze stali nierdzewnej do wyciągania pompy można odpowiednio do głębokości zabudowy zamówić opcjonalnie pod nr art.: 680 528 = długość 2 m 680 529 = długość 3 m 680 530 = długość 4 m 680 531 = długość 5 m

Wersja

• Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki
• Typ urządzenia: Pojedyncza jednostka
• Zasuwa odcinająca: Zasuwa odcinająca z żeliwa
• Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
• Stopnie złazowe: tak
• Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100
• Ustawienie: Ustawienie mokre
• Sterowanie pompą: sterownik
• Zawór zwrotny: zintegrowany
• Przewód tłoczny: poziomy
• System studzienek: Zbiornik dwupłaszczowy

Cechy ogólne

• Kolor: czarny
• Norma: EN 12050-1
• Typ ścieków: Ścieki zawierające fekalia
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
• Typ urządzenia: Tronic

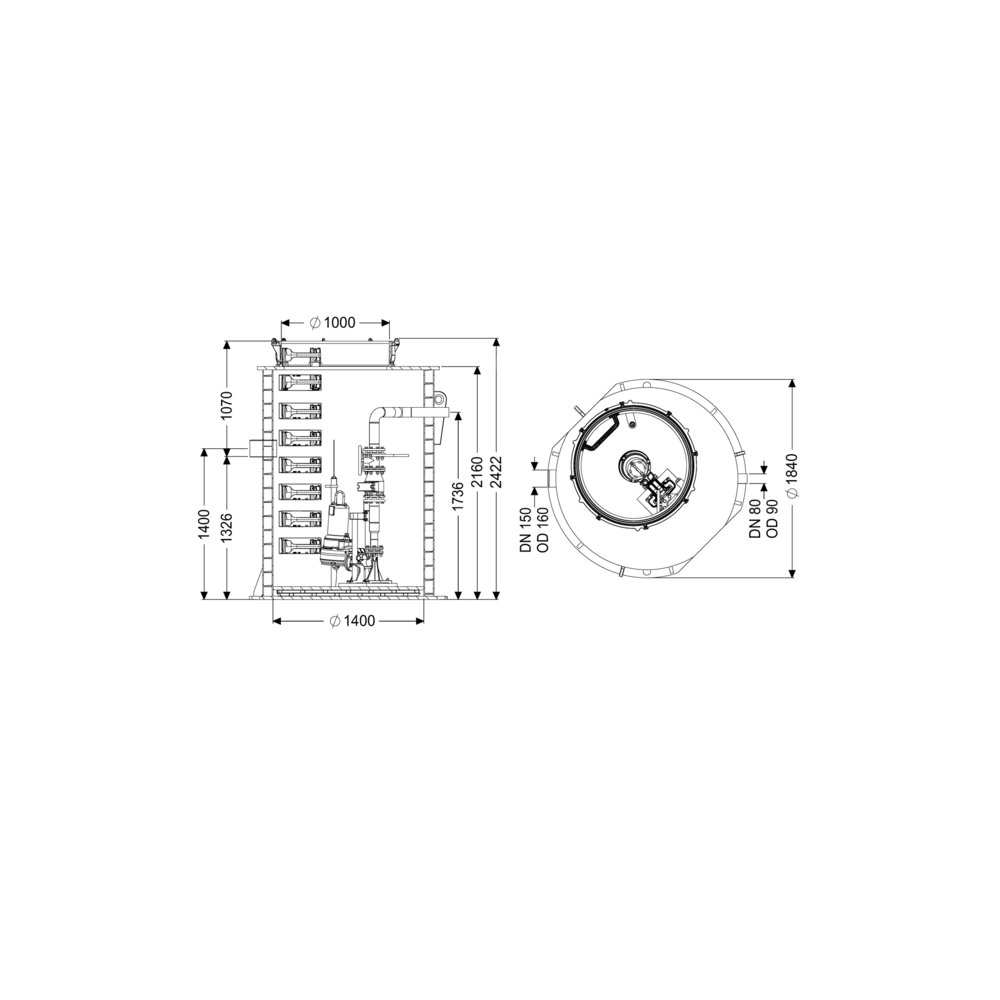

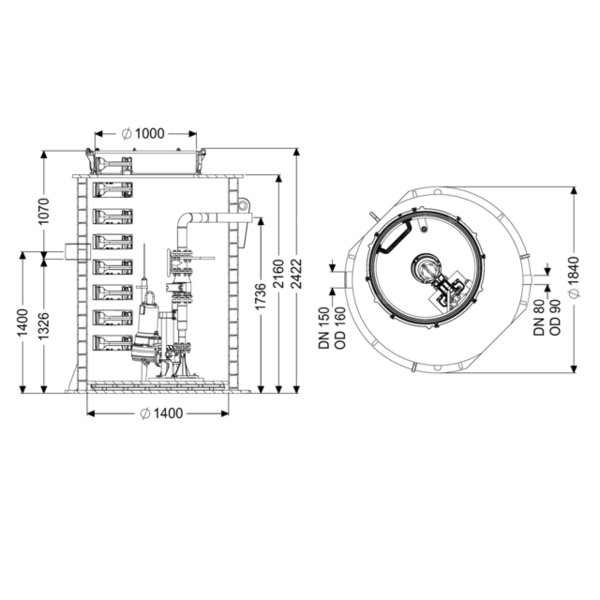

Wymiary

• Ciężar netto: 671,7 kg
• Ciężar brutto: 739,7 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Długość: 1880 mm
• Szerokość: 1880 mm
• Wysokość: 2440 mm
• Wymiar opakowania: dł.: 3400 mm
• Wymiar opakowania: szer.: 1800 mm
• Wymiar opakowania: wys.: 1760 mm

Zbiornik/korpus

• Przewód tłoczny (DN): 80
• Przewód tłoczny (DA): 90 mm
• Odstęp między środkiem rury odpływowej a dnem zbiornika: 1735 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 1320 mm
• Odstęp między środkiem rury dopływowej a dnem zbiornika: 1400 mm
• Odstęp dna rury dopływu od górnej krawędzi zbiornika: 1090 mm
• Wielkość nominalna dopływu (DA): 160 mm
• Wielkość nominalna dopływu (DN): 150 mm
• Liczba dopływów: 1
• Szerokość w świetle zbiornika urządzenia (LW): 1600 mm
• Szerokość w świetle włazu (LW): 1000 mm
• Pojemność użytkowa: 820 l

Przenośnik

• Pompa: STZ 11000
• Liczba pomp: 1
• Ciężar, pompa: 107 kg
• Typ przyłącza: Przyłącze bezpośrednie
• Prąd znamionowy: 18,8 A
• Długość przewodu sieciowego pompy: 10 m
• Klasa ochrony: I
• Klasa izolacji: H
• Współczynnik mocy Cos phi: 0,89
• Stopień ochrony pompy: IP 68 (20 m)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 30,6 m³/h
• Maks. wys. podnoszenia: 68 m
• Prędkość obrotowa: 2900 U/min
• Pobór mocy P1: 11 kW
• Pobór mocy P2: 9,5 kW
• Tryb roboczy: S1
• Typ przewodu przyłączeniowego pompy: H07RN8-F PLU 10G 1,5 mm²
• Typ wirnika: Mechanizm rozdrabniający

Sterowanie

• Sterownik: Comfort Plus SD
• Włącznik ochrony silnika: tak
• Czujnik alarmowy: Sonda hydrostatyczna
• Instrument do rozpoznania poziomu: Sonda hydrostatyczna
• Typ pomiaru poziomu: hydrostatyczny
• Stopień ochrony sterowniku: IP 54
• Częstotliwość sieciowa: 50 Hz
• Napięcie robocze: 400 V
• Typ przyłącza: Przyłącze bezpośrednie
• Kontakt bezpotencjałowy: tak
• Złącze GSM: tak
• Złącze USB: tak
• Funkcja dziennika zdarzeń: tak
• Wyświetlacz wielowierszowy: tak
• Podtrzymywanie bateryjne: tak
• System samodiagnozy (SDS): tak
• Prąd znamionowy: 18,8 A
