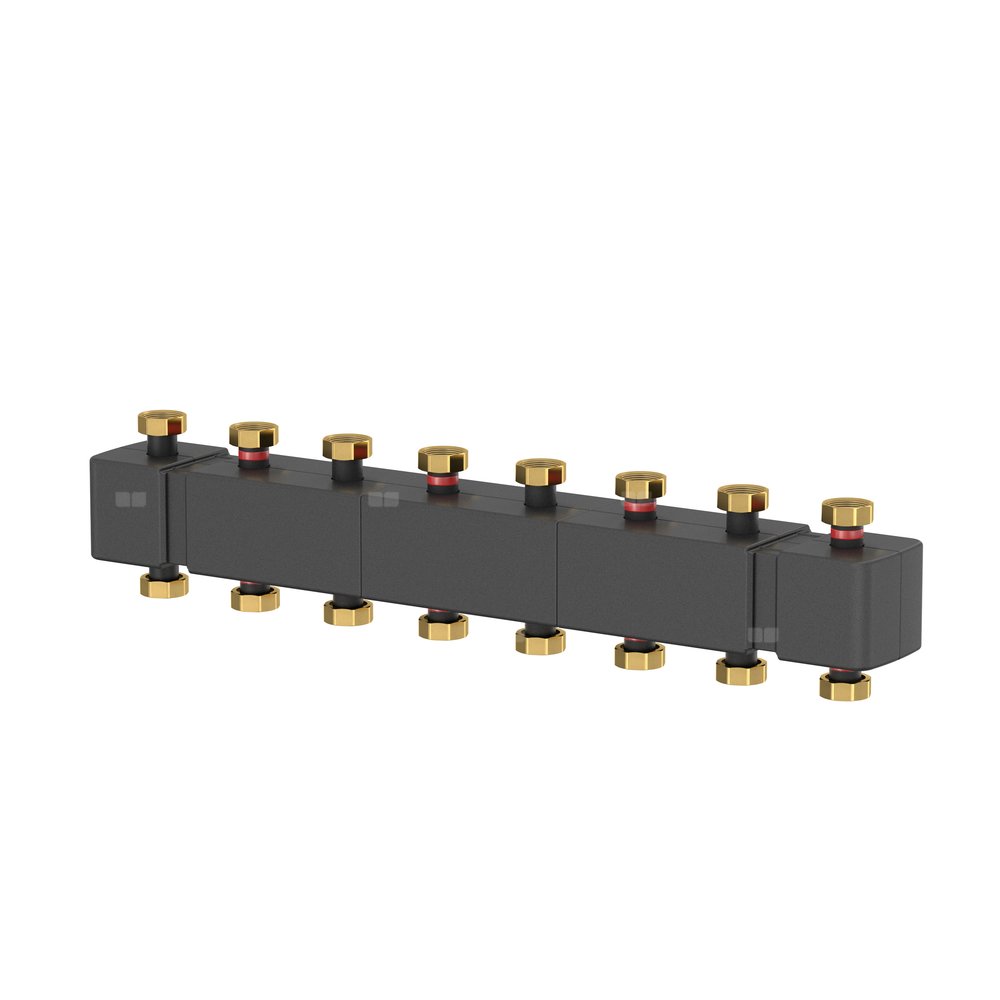

MeiFlow Top S Manifold for 7 HC
Przewód zasilający/powrotny opcjonalnie oddzielony hydraulicznie (czarny) lub z niską różnicą ciśnień (pomarańczowy).
Z izolacją EPP, każdy z 2, 3 lub 4 przyłączami skierowanymi do góry lub do dołu (można również zastosować przyłącza dolne), do montażu grup pomp (uniwersalne możliwości kombinacji dla grup pompowych o rozstawie osiowym wynoszącym 125 mm), odpowiedni dla grup przyłączy rurowych, ze wszystkimi niezbędnymi połączeniami i złączami gwintowymi w zestawie.
Dane techniczne
Do wody CO
Tak
Do glikolu
Tak
Sposób montażu
Montaż powierzchniowy
Model
Rozdzielacz/kolektor
Materiał
Stal
Zabezpieczenie powierzchni
Lakierowanie
Model/kształt/forma
Rozdzielacz z odgałęzieniami kątowymi
Średnica nominalna połączenia 1
DN 40
Średnica zewnętrzna rury połączenia 1 [mm]
45
Połączenie 1
Gwint zewnętrzny gazowy walcowy (BSPP)
Średnica nominalna połączenia 2
1 1/2 cala (40)
Średnica zewnętrzna rury połączenia 2 [mm]
45
Połączenie 2
Gwint zewnętrzny gazowy walcowy (BSPP)
Liczba odgałęzień
7
Liczba kierunków rozgałęzień
2
Średnica zewnętrzna odgałęzień [mm]
45
Przyłącze odgałęzień
Gwint wewnętrzny gazowy walcowy (BSPP)
Różne odległości między odgałęzieniami
Tak
Klasa ciśnienia urządzenia
PN 6
Maks. temperatura medium (ciągła) [°C]
110
Ze wspornikiem do mocowania ściennego
Tak
Z materiałem montażowym
Tak
Z izolacją
Tak
Szerokość [mm]
1000
Wysokość [mm]
178
Głębokość [mm]
135
Długość rozdzielacza [mm]
1000
Dane logistyczne
Opakowanie zbiorcze 1
Jednostka zbiorcza opak.
opak
Ilość
1
Masa brutto [kg]
10,5
Długość [m]
1,05
Szerokość [m]
0,21
Wysokość [m]
0,22
