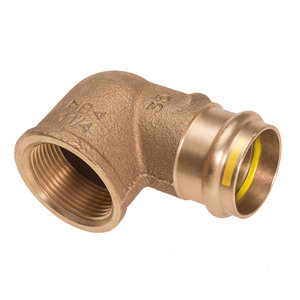

Gaz Kolano 90º z gwintem (GW) 22 x 1"

Kod IK

B7PG4090G0220800

Kod EAN

4011861234806

Kod producenta

PG4090G0220800

Marka

IBP - Oferta specjalna

Model

PG 4090 G

Cena katalogowa netto

108,61 zł / szt.

Cena katalogowa brutto

133,59 zł / szt.

Łączniki miedziane >B< Press Gas (seria PG5000) są wykonane z miedzi o symbolu Cu-DHP (numer materiałowy CW024A zgodnie z wymogami normy PN-EN 12499).
Łączniki z końcówkami gwintowanymi >B< Press Gas (seria PG4000) są produkowane z brązu CuSn5Zn5Pb2-C (numer materiałowy CC499K-DW zgodnie z wymogami normy PN - EN 1982).
Stop ten zapewnia największą możliwą ochronę przed najróżniejszymi rodzajami korozji.
Jako element uszczelniający (o-ring) stosowany jest żółty elastomer HNBR spełniający wymagania normy PN-EN 549 z systemem PI (Press Indicator – „niezaciśnięty nieszczelny”).
Wszystkie gwinty przyłączeniowe odpowiadają wymogom normy PN - EN 10226-1 (ISO 7-1), połączenie ze szczelnością uzyskiwaną na gwincie - gwinty: stożkowy gwint zewnętrzny i walcowy gwint wewnętrzny R/Rp.
Gwinty w połączeniach śrubunkowych odpowiadają wymogom normy PN - EN ISO 228-1, połączenie ze szczelnością nie uzyskiwaną na gwincie – gwinty walcowe zewnętrzne i wewnętrzne G/G.
Produkowane przez nas złączki >B< Press Gas mogą być instalowane z rurami miedzianymi wykonanymi zgodnie z normą PN - EN 1057.
Do zaprasowania średnic 15 - 54 mm należy używać szczęk o profilu B ( Rems profil V ).
Łączniki >B< Press Gas objęte są 25 letnią gwarancją oraz posiadają aprobatę techniczną INiG AT 2016-03-06.

Dane techniczne

Do gazu

Tak

Rodzaj złącza

Kolano

Główny kolor złącza

złoty

Kąt łuku [°]

90

Średnica zewnętrzna rury połączenia 1 [mm]

22

Połączenie 1

Mufa zaciskowa

Znamionowa średnica wewnętrzna połączenia 2

1''

Połączenie 2

Gwint wewnętrzny

Do pobrania

Obrazek 1 Oznaczenie_-łączników_CE.pdf
Obrazek 2 B_Press_Carbon_Gas_Solar_datas...pdf
Obrazek 3 kt-Press-Press_Gas-Press_Solar.pdf

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

worek

Ilość

5

Masa brutto [kg]

1,069

Długość [m]

0,21

Szerokość [m]

0,19

Wysokość [m]

0,045

Opakowanie zbiorcze 2

Jednostka zbiorcza opak.

opak

Ilość

40

Masa brutto [kg]

8,64

Długość [m]

0,28

Szerokość [m]

0,19

Wysokość [m]

0,19

Opakowanie zbiorcze 3

Jednostka zbiorcza opak.

paleta

Ilość

2560

Masa brutto [kg]

574,96

Długość [m]

1,2

Szerokość [m]

0,8

Wysokość [m]

0,904

Warianty

Gaz Kolano 90º z gwintem (GW) 28 x 1"

Łączniki miedziane >B< Press Gas (seria PG5000) są wykonane z miedzi o symbolu Cu-DHP (numer materiałowy CW024A zgodnie z wymogami normy PN-EN 12499).
Łączniki z końcówkami gwintowanymi >B< Press Gas (seria PG4000) są produkowane z brązu CuSn5Zn5Pb2-C (numer materiałowy CC499K-DW zgodnie z wymogami normy PN - EN 1982).
Stop ten zapewnia największą możliwą ochronę przed najróżniejszymi rodzajami korozji.
Jako element uszczelniający (o-ring) stosowany jest żółty elastomer HNBR spełniający wymagania normy PN-EN 549 z systemem PI (Press Indicator – „niezaciśnięty nieszczelny”).
Wszystkie gwinty przyłączeniowe odpowiadają wymogom normy PN - EN 10226-1 (ISO 7-1), połączenie ze szczelnością uzyskiwaną na gwincie - gwinty: stożkowy gwint zewnętrzny i walcowy gwint wewnętrzny R/Rp.
Gwinty w połączeniach śrubunkowych odpowiadają wymogom normy PN - EN ISO 228-1, połączenie ze szczelnością nie uzyskiwaną na gwincie – gwinty walcowe zewnętrzne i wewnętrzne G/G.
Produkowane przez nas złączki >B< Press Gas mogą być instalowane z rurami miedzianymi wykonanymi zgodnie z normą PN - EN 1057.
Do zaprasowania średnic 15 - 54 mm należy używać szczęk o profilu B ( Rems profil V ).
Łączniki >B< Press Gas objęte są 25 letnią gwarancją oraz posiadają aprobatę techniczną INiG AT 2016-03-06.
