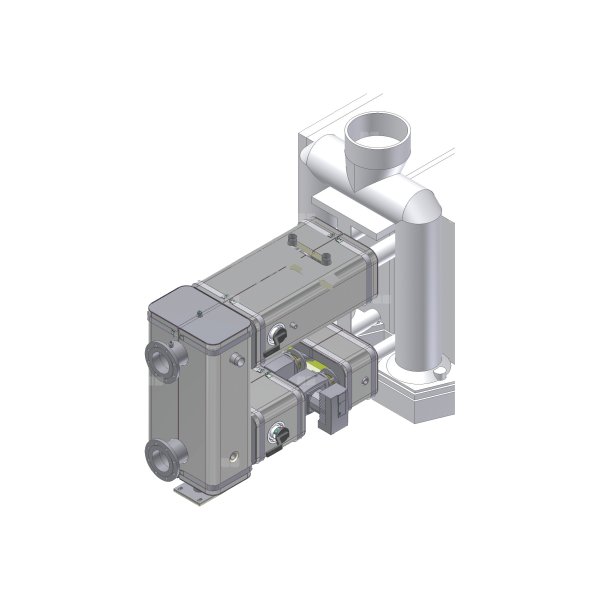

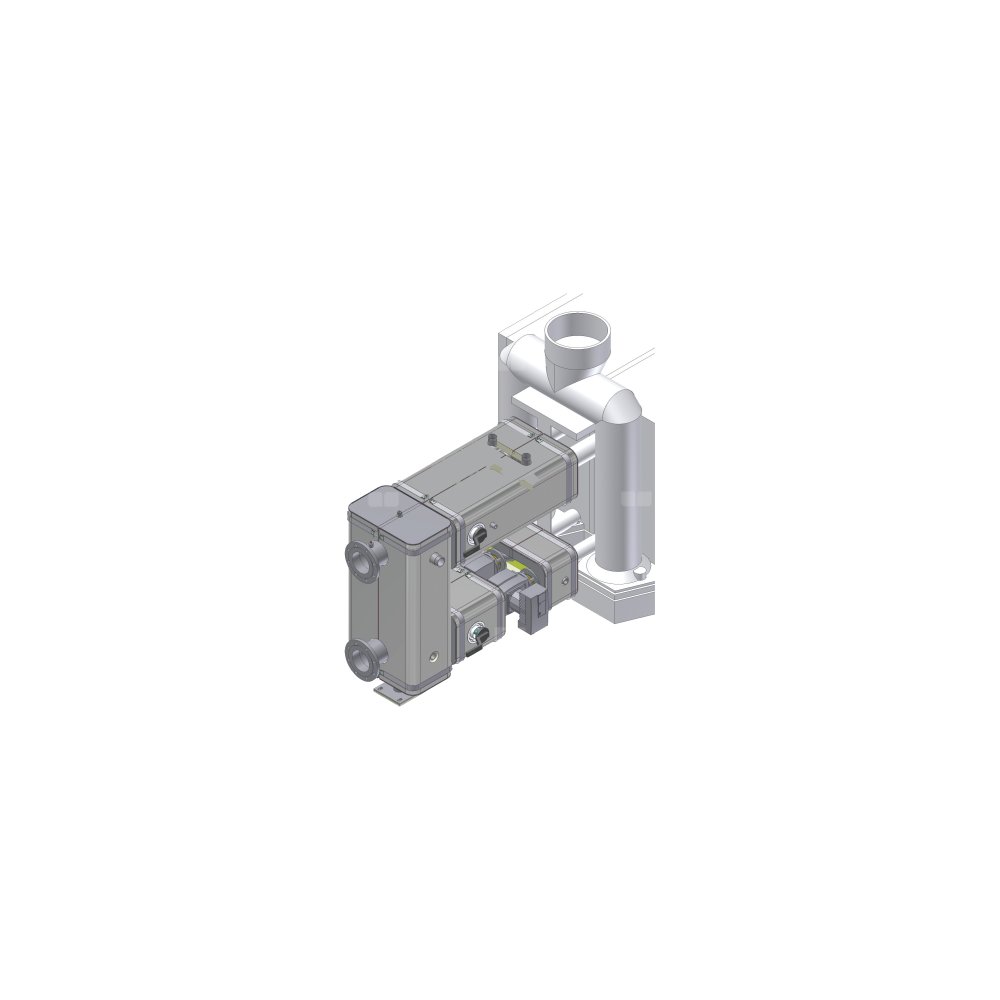

DuoConnect Zestaw podłączeń hydr. ze sprzęgłem i pompami modul. do C 630/640-1140 i 1300

DuoConnect Zestaw podłączeń hydr. ze sprzęgłem i pompami modul. do C 630/640-1140 i 1300

Kod IK

147622308

Kod EAN

3661238613751

Kod producenta

7622308

Marka

DE DIETRICH

Model

DuoConnect

Cena katalogowa netto

Na zapytanie

Sprzęgło hydrauliczne wyposażone jest w regulowaną stopę, która służy do ustawiania wysokości połączeń
z kotłem po umieszczeniu pod stopą dostarczonej płyty amortyzującej (~ 1 cm grubości).
Sprzęgło hydrauliczne jest zabezpieczone za pomocą wstępnie zmontowanego podłączenia "zasilania" aby
zagwarantować stabilność zespołu.
Odradzamy montaż początkowy z kompensatorami, ponieważ nie są one w stanie przenieść obciążenia
podłączenia "zasilania" bez ryzyka odkształcenia.
Najpierw, na podłodze lub stole warsztatowym, należy zmontować 2 zestawy zasilania wykorzystując grupy
bezpieczeństwa (bez presostatów), przed ich zainstalowaniem między sprzęgłem hydraulicznym i kotłem.
Po zmontowaniu podłączeń zasilania można zmontować podłączenia powrotu; powinny one być już
zmontowane z pompą i zaworem zwrotnym, z zachowaniem kierunku przepływu od sprzęgła
hydraulicznego do kotła..
Po zamontowaniu wszystkich elementów, zalecamy dokręcenie wszystkich śrub.
Po sprawdzeniu, czy wszystkie śruby zostały prawidłowo dokręcone, można zamocować osłony izolacyjne
za pomocą metalowych taśm.
Na koniec, na grupie bezpieczeństwa można umieścić presostaty zabezpieczające.
Zawór bezpieczeństwa i naczynie wzbiorcze są dostarczane osobno.

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

szt

Masa brutto [kg]

385

Długość [m]

1,77

Szerokość [m]

0,95

Wysokość [m]

1,6
