Zastosowanie
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
- wentylacja mieszkań, biur,
- wentylacja bibliotek, sal konferencyjnych, sal szkolnych, studiów dźwiękowych,
- wentylacja budynków użyteczności publicznej, restauracji.

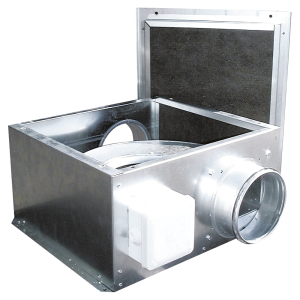

Konstrukcja
- obudowa z galwanizowanej blachy stalowej
- ognioodporna warstwa izolacji akustycznej (włókno szklane M0) o grubości 25mm
- wirnik z galwanizowanej blachy stalowej, z łopatkami pochylonymi do przodu
- króćce przyłączeniowe o profilu okrągłym wyposażone w gumowe uszczelki
- cztery wsporniki montażowe
- możliwość montażu w dowolnej pozycji
- puszka przyłączeniowa na obudowie
- otwierana obudowa umożliwiająca konserwację bez demontażu urządzenia z instalacji
- w standardzie przystosowany do montażu na zewnątrz
Silnik elektryczny
- silniki jednofazowe 230V 50/60Hz
- stopień ochrony IP44, klasa izolacji B
- do regulacji napięciowej
- trójbiegowy (zalecany przełącznik biegów
INTER 4P) - łożyska kulkowe
- termiczne zabezpieczenie uzwojenia przed przeciążeniem
Na życzenie
Ognioodporna warstwa izolacji akustycznej (włókno szklane M0) o grubości 50 mm.
Przepływ
Przepływ maksymalny
QMAX
390
m3/h
Ciśnienie statyczne maksymalne
PsMAX
360
Pa
Prędkość obrotowa nominalna
n
2550
min-1
Elektryczne
Ilość faz
~
1
Napięcie nominalne
UNOM
230
V
Minimalne napięcie przy regulacji
UMIN
140
V
Moc nominalna
PNOM
65
W
Natężenie prądu nominalne
INOM
0.3
A
Częstotliwość nominalna
fNOM
50
Hz
Konfiguracja
Średnica kanału
⌀D
125
mm
Masa urządzenia
m
13
kg
Silnik
Typ silnika
AC
Rodzaj regulacji silnika
V
Klasa ochrony silnika
IP44
Klasa izolacji silnika
B
Temperatura
Minimalna temperatura pracy
tOPER MIN
-20
°C
Maksymalna temperatura pracy
tOPER MAX
50
°C
Maksymalna temperatura medium
tMEDIUM MAX
50
°C
Akustyka
Poziom ciśnienia akustycznego od obudowy
LPA2
35
dB(A)
w odległości
l
1.5
m
